revox-online | Studer Revox B77 die Oberklasse

gebaut von 1977 - 1989

Die B77 löste 1977 die A77 ab. Durch das Erscheinen der B77 wurde Revox zum Weltstandard für Semi professionelle Bandmaschinen. Die Maschinen sind bis heute im Einsatz. Von ihnen wurden ca 220.000 Stück produziert. Im Vergleich zur A77 besticht die B77 mit einer verbesserten Laufwerkssteuerung, sowie verbesserten Wickeleigenschaften. Die B77 gab es in den folgenden Varianten:

MKI

1977 - 1980

Die B77 wurde 1977 auf der IFA in Berlin mit dem Tuner B760 und dem Verstärker B750 vorgestellt. Die Maschine avancierte schnell zum Weltstandard für Semiprofessionelle Bandmaschinen und ist auch heute noch eines der beliebtesten Geräte.

MKII

ab 1980 und Seriennr. 100.000

Bei der B77 MKII befindet sich unter der Frontklappe ein Bedienelement für den Variablen Speed. Hierdurch lässt sich die Bandgeschwindigkeit um + 10% bis -10% verändern. Dafür gibt es keine Dolby-Version mehr.

Technische Daten


Laufwerk:	Dreimotorenlaufwerk 2 AC-Spulmotoren 1 AC-Tonmotor elektronisch geregelt
Bandgeschwindigkeit:	SLS 2.38 cm/s und 4.75 cm/s
	LS 4.75 cm/s und 9.52 cm/s
	NS 9.52 cm/s und 19.05 cm/s
	HS 19.05 cm/s und 38.1 cm/s
Tonhöhenschwankung:	38 cm/s, 0.07 %,
	19 cm/s, 0.08 %,
	9.5 cm/s, 0.10 %
Spulengröße:	bis 26.5 cm ( 10.5 inch)
Umspulzeit:	135 Sek. für 1100 m Tonband
Frequenzgang über Band:	30 Hz bis 20 kHz + 2 dB bis - 3 dB bei 19 cm/s
	30 Hz bis 16 kHz + 2 dB bis - 3 dB bei 9,5 cm/s
Geräuschspannungsabstand:	67 dB (2-Spur), 63 dB (4-Spur) bei 19 cm/s
	64 dB (2-Spur), 60 dB (4-Spur) bei 9,5 cm/s
Schlupf:	max. 0,2 %
Bestückung:	11 ICs, 1 Optokoppler, 4 Triacs, 60 Transistoren, 33 Dioden, 5 LEDs, 2 Brückengleichrichter, 3 Relais
Leistungsaufnahme:	max. 80 VA

Zubehör für Revox B77

Pausenschaltung

Seit 2004 fertigen wir die Pausenschaltung für alle Revox B77 (MK I und MK II) und PR99 (MK I bis MK III).

Ich war es selber Leid die Pausentaste für die Dauer der Kommentare der Moderatoren festhalten zu müssen!

Seit 2014 bieten wir Ihnen die besonders komfortable Steck-Version an.

weitere Infos

Kabelfernbedienung

Ab un zu erhalten wir die Kabelfernbedienungen der Revox B77. Richtig selten, Kabelfernbedienungen noch in der Originalverpackung wie auf dem Foto.

Suchen Sie eine Fernbedienung, können Sie gerne bei uns anfragen. Auch wenn die Kabelfernbedienung sehr überschaubar ist, auch die Fernbedienungen werden nur revidiert und geprüft verkauft!

Staubschutz Rahmen

Wir bieten Ihnen neue Plexiglas-Rückenteile für die Staubschutzhauben der Revox B77 in Rauchglasoptik.

Die Rückenteile sind geklebt und haben 4 Nasen die genau zwischen der oberen Frontplatte der Revox B77 und dem Gehäuse passen.

zum Shop

Reinigungssatz B77

Die meisten Störungen in der Aufnahme oder Wiedergabe werden, nach unsere Erfahrung, durch verschmutze Tonköpfe und Verschmutzung der Bandführung verursacht.

Auch Gleichlaufschwankungen und schlechtes Spulen gehören zum Fehlerbild!

weitere Infos

NAB-Adapter

Sind Ihre Nab-Adapter verschlissen und unansehnlich? Ist die Mechanik abgenutzt und klemmt? Können Sie die Adapter nicht mehr verriegeln? Halten die Spulen nicht mehr richtig?

Dann ist es Zeit für neue Nab-Adapter!

Präzise Mechanik, deutsche Fertigung, Neuproduktion

zum Shop

NAB-Adapter Standard, Studio und Griffring

Ersatzteile für Revox B77

Neue Laufwerksteuerung

Nagelneue und moderne Laufwerksteuerung für wirklich alle Studer Revox B77. Mit elektronischer Bremse, Version über Dipschalter einstellbar, galvanische Trennung der Betriebsspannung und Motorspannung, sehr geringer Stromverbrauch und so weiter....

weitere Infos

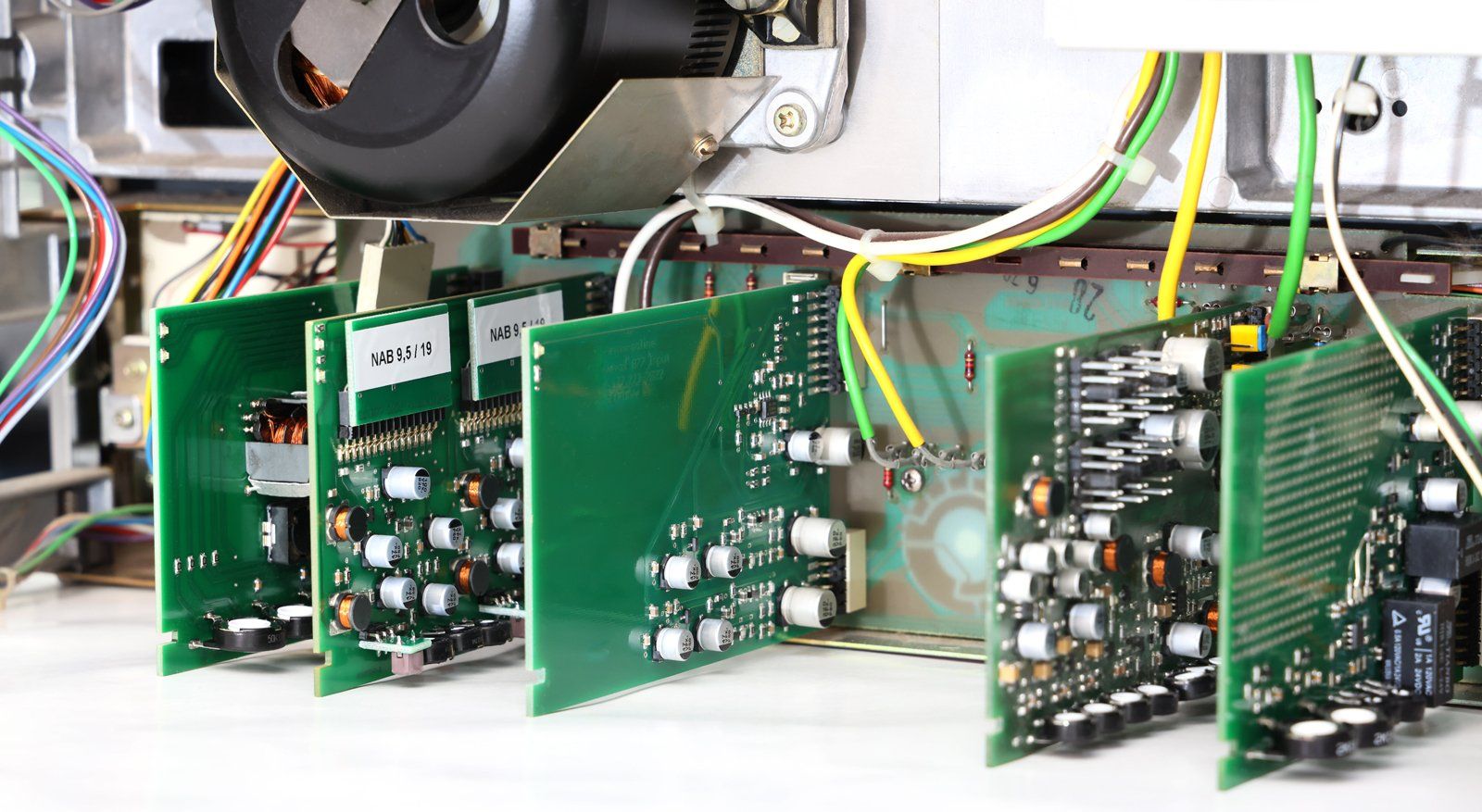

Audiokarten

Wir bieten Ihnen 5 neue Leiterplatten für den Audiobereich der Revox B77 an. In den Karten flossen 22 Jahre Revox-Erfahrung und fast 50 Jahre Erfahrung mit Audioelektronik. Die Idee, die Umsetzung, das Layout und die Fertigung finden hier im eigenem Haus statt. Damit können wir besonders schnell auf Kundenwünsche eingehen und effektiv umsetzen.

Wir bieten folgende Leiterplatten:

Inputplatine 1.177.223

Recordplatine 1.177.239

Oszillatorplatine 1.177.235

Reproduceplatine 1.177.259

Monitorplatine 1.177.261

weitere Infos

Andruckrolle B77

Eine Sache für sich!

Obwohl Andruckrollen mit Polyurethan seit 2 Jahrzehnten bekannt dafür ist, dass diese verhärten, das es Laufgeräusche an der Tonwelle gibt oder, dass das PU verflüssigt und in das Gerät hinein läuft und da mächtig Schaden verursacht, werden immer noch Andruckrollen dieser Bauart verkauft!

Bis wir Ihnen die Gummi-Andruckrollen in der jetzigen Qualität anbieten konnten war das ein langer weg!

Wir verwenden nur noch Sinterbronzelager und echtes Gummi. Nach der Fertigung erhalten alle Andruckrollen einen Rundschliff. Nur so können wir die Original-Spezifikationen von Revox einhalten.

weitere Infos

Zähler B77

Seit 2003 fertigen wir den Digitalzähler für alle Revox A77, Revox B77 und PR99 MK I. Nach der Entwicklung einer Anzeige für Kabellängen in LED-Technik und etwas Langeweile (waren das Zeiten) kam uns die Idee einen Digitalzähler für die Revox Tonbandgeräte zu machen.

Die ersten Zähler waren ausschließlich mit bedrahteten Bauteile aufgebaut. Die Anzeigehöhe betrug 7,6 mm, kleinere Anzeigen gab es nicht. Erst 7-Segment-Anzeigen in SMD-Technik gibt es auch mit 5,1 mm Ziffernhöhe. Weiße 7-Seg. Anzeigen mit 5,1 mm oder 7,6 mm Ziffernhöhe werden speziell für uns gefertigt.

weitere Infos
